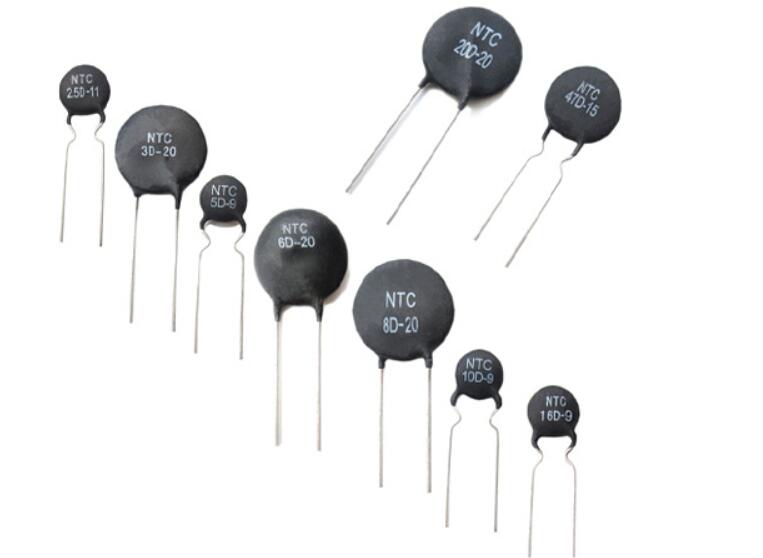

        熱敏電阻器具有功率大、抑制浪涌電流能力強、可靠性高、壽命長、殘余電阻小等特點，它廣泛應用于開關電源中。以下是熱敏電阻器在開關電源的主要參數及注意事項：

在開關電源中，熱敏電阻器的主要參數：

1、額定零功率電阻(R25 )：也叫標稱電阻值，在沒有特別說明的情況下，是指功率型NTC熱敏電阻器在25℃環境溫度中所測得的電阻值。 常用的阻值有2.5Ω、5Ω、10Ω 等，常用的阻值誤差為：±15%、±20%、±30%等 。

2、zui大穩態電流（[**]）：在標稱環境溫度下，可以連續施加在功率型NTC熱敏電阻器上的電流*大值。

3、zui大允許電容量（焦耳能量）（UF）：在負載狀態下，與一個功率型NTC熱敏電阻器連接的電容器zui大允許電容量值。

4、工作溫度范圍（℃）：功率型NTC熱敏電阻器在零功率狀態下可連續工作的環境溫度范圍，它由上限類別溫度和下限類別溫度來決定。

熱敏電阻器在開關電源中應用的注意事項：

1、從電路工作原理的分析我們可以看到，在正常工作狀態下，是有一定電流通過功率型NTC熱敏電阻的，這個工作電流往往使功率型NTC的表面溫度達到100℃以上。

產品關斷時，功率型NTC熱敏電阻必須要從高溫低阻狀態完全恢復到常溫高阻狀態才能達到與上一次同等的浪涌抑制效果。

恢復時間與功率型NTC熱敏電阻的耗散系數和熱容有關，一般以冷卻熱時間常數作為參考。冷卻熱時間常數并不是功率型NTC熱敏電阻恢復到常態所需要的時間，但冷卻時間常數越大，所需要的恢復時間就越長，反之則越短。所以功率型NTC熱敏電阻在頻繁開關的情況是不能提供良好的保護效果的。

2、功率型NTC熱敏電阻總是被串聯在保護電路中，假如一個功率型NTC熱敏電阻不能獨自抑制這個浪涌電流，則可以再串聯兩個或者更多功率型NTC熱敏電阻在電路中。并聯兩個或者幾個功率型NTC熱敏電阻是不可取的，因?yàn)樨?fù)載不是均勻分布的。如果其中一個功率型NTC熱敏電阻通過比其他并聯的功率型NTC熱敏電阻更大的電流，自身會變的更熱，直到它zui后通過了幾乎全部的電流，這個電流有可能zui后損壞這個功率型NTC熱敏電阻，而其他并聯的功率型NTC熱敏電阻仍然保持冷卻狀態。所以用于抑制浪涌電流的功率型NTC熱敏電阻只能串聯在保護電路中使用。

3、在實際應用中，應盡量使功率型NTC熱敏電阻工作在額定的工作溫度范圍內，如超出規定的上、下限溫度，可能會引起功率型NTC產品的失效或損壞。由于功率型NTC熱敏電阻受環境溫度影響較大，一般在產品規格書中給出的是常溫下（0～25℃時）的大穩態電流。在zui高或zui低工作溫度條件下，額定電流將會成線性減額到零。功率型NTC熱敏電阻產品應用條件不是在常溫下（0～25℃），或因產品本身設計或結構的原因，如電源內有一些發熱量較大的器件。當環境溫度過高或過低時，必須根據降電流曲線進行降額使用。

計算公式：ITa=[1-(Ta-25)/(Tu-25)]×Imax

式中：ITa：環境溫度時的電流值[**]；Ta：環境溫度℃，TU：zui高工作溫度℃

如zui高環境溫度為60℃，熱敏電阻的zui高工作溫度是200℃.

ITa=[1-(60-25)/(200-25)]×Imax=80%Imax

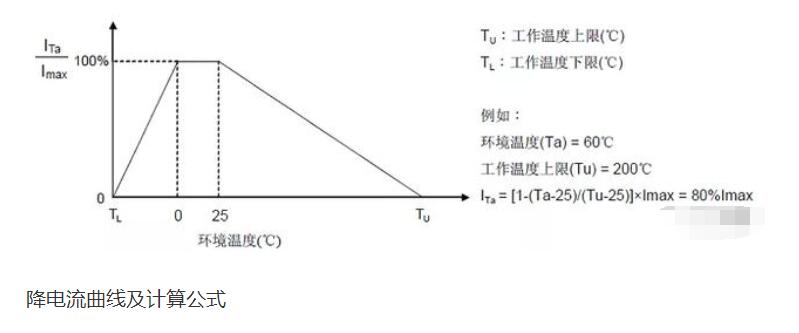

根據上面的計算結果，環境溫度是60℃時，zui大工作電流只能選擇標稱工作電流的80%。功率型NTC熱敏電阻zui大電流減額曲線如下圖所示。
